Le misure di pignatte e travetti non si scelgono separatamente né seguendo una tabella valida per qualsiasi edificio. Altezza del solaio, interasse, luce e carichi devono essere valutati come parti dello stesso sistema strutturale.
Quando si osserva un solaio finito, si vede soltanto una superficie orizzontale apparentemente semplice. Al suo interno, però, lavorano insieme travetti, pignatte, armature e calcestruzzo. Ogni elemento svolge una funzione precisa e deve essere dimensionato in relazione agli altri.
Per questo la ricerca pignatte e travetti dimensioni non può avere una risposta unica. Esistono formati ricorrenti e configurazioni molto diffuse, ma la scelta finale dipende dalla luce da coprire, dai carichi previsti, dalla destinazione dell’edificio e dal calcolo del progettista strutturale.
Le dimensioni commerciali sono quindi un punto di partenza. Non rappresentano una ricetta pronta da applicare a qualunque solaio, per quanto internet ami trasformare anche le strutture portanti in un tutorial da cinque minuti.
Che cosa sono le pignatte e a cosa servono?
Le pignatte sono blocchi utilizzati nei solai in laterocemento e collocati tra i travetti. La loro funzione principale è alleggerire la struttura e creare la geometria necessaria per il successivo getto di completamento.
Non sostituiscono i travetti e non svolgono automaticamente la stessa funzione resistente. A seconda della tipologia e della categoria del prodotto, possono partecipare in misura differente al comportamento del solaio, ma devono sempre essere impiegate nel sistema per il quale sono state progettate.
Le pignatte permettono di ridurre la quantità di calcestruzzo rispetto a una soletta piena e contribuiscono a formare una superficie continua sulla quale realizzare il getto superiore.
La loro forma presenta generalmente sporgenze laterali che consentono l’appoggio sui travetti. Le dimensioni devono quindi essere compatibili con la base del travetto e con l’interasse previsto.
Che cosa sono i travetti in laterocemento?
I travetti sono gli elementi lineari resistenti del solaio. Vengono disposti parallelamente e trasferiscono i carichi verso travi, cordoli o pareti portanti.

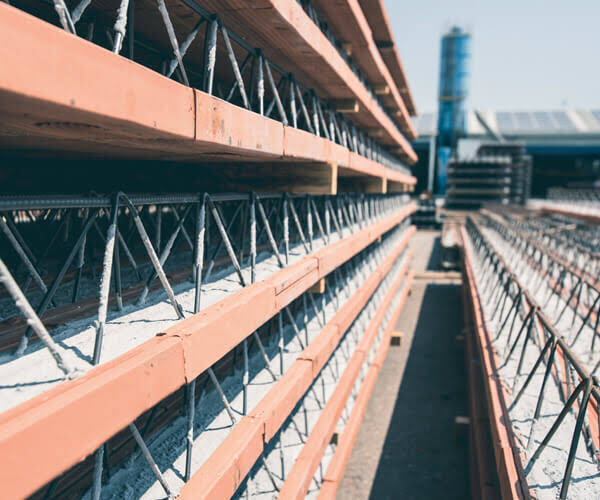

Un travetto tralicciato è normalmente composto da un fondello inferiore in laterizio, una base in calcestruzzo, un traliccio metallico e le armature necessarie. Dopo la posa delle pignatte viene realizzato il getto integrativo, che completa il sistema strutturale.
Il travetto in latero cemento prodotto da T2D è disponibile con fondello in laterizio largo 12 o 14 centimetri. Il prodotto presenta un traliccio in acciaio alto 12 centimetri e può raggiungere una lunghezza massima di 8 metri, mentre le armature aggiuntive vengono definite in base al calcolo strutturale o alle indicazioni del progettista.
Questi valori descrivono le caratteristiche del prodotto, ma non significano che un travetto lungo 8 metri possa essere usato automaticamente per coprire una luce della stessa misura. La lunghezza di produzione e la luce strutturale ammissibile non sono la stessa cosa.
Quali sono le dimensioni più comuni delle pignatte?
Le dimensioni delle pignatte variano in base all’altezza del solaio e all’interasse dei travetti. In commercio esistono elementi con altezze, larghezze e lunghezze differenti.
Indicativamente, le misure più diffuse possono comprendere:
- altezze comprese tra circa 12 e 28 centimetri;
- larghezze variabili in funzione dell’interasse;
- lunghezze generalmente intorno a 25 centimetri;
- formati progettati per interassi di 50, 52 o 60 centimetri.
Una misura come 20x25x42 centimetri, per esempio, può indicare un blocco alto 20 centimetri, lungo 25 e largo 42. La lettura esatta delle dimensioni deve però essere verificata sulla scheda tecnica del produttore, perché l’ordine dei valori non viene sempre interpretato nello stesso modo dal pubblico.
Quando si valutano pignatte e travetti dimensioni, la larghezza della pignatta deve essere letta insieme alla base del travetto. Un blocco largo 42 centimetri abbinato a un travetto da 12 centimetri può generare, per esempio, un interasse di circa 50 centimetri, in base alla specifica configurazione del sistema.
Quali dimensioni possono avere i travetti?
I travetti si distinguono per larghezza della base, altezza del traliccio, armatura e lunghezza. Le dimensioni non vengono stabilite soltanto in funzione della pignatta, ma anche delle sollecitazioni che il solaio dovrà sopportare.
Nei sistemi tradizionali sono frequenti basi larghe 12 o 14 centimetri. L’altezza complessiva del solaio viene invece determinata sommando l’altezza del blocco di alleggerimento e lo spessore della soletta superiore.
Un solaio indicato come 16+4, per esempio, è formato indicativamente da:
- blocco di alleggerimento alto 16 centimetri;
- soletta superiore in calcestruzzo spessa 4 centimetri;
- altezza complessiva pari a 20 centimetri.
Allo stesso modo, un solaio 20+4 raggiunge un’altezza complessiva di 24 centimetri. Queste configurazioni sono comuni, ma non costituiscono una scelta automatica. Devono essere verificate in relazione alla luce, ai carichi e allo schema statico.
Che cos’è l’interasse dei travetti?
L’interasse è la distanza misurata tra l’asse di un travetto e l’asse di quello successivo. Non coincide quindi con lo spazio libero tra i due elementi.
L’interasse dipende dalla larghezza delle pignatte e dalla base dei travetti. Se il blocco interposto è largo 42 centimetri e il travetto ha una base di 12 centimetri, la configurazione geometrica può corrispondere a un interasse nominale di circa 50 centimetri, tenendo conto della forma e dell’appoggio effettivo del blocco.
Tra gli interassi più ricorrenti si trovano:
- 50 centimetri;
- 52 centimetri;
- 60 centimetri.
Il blocco solaio T2D 28x42x25, per esempio, prevede un interasse delle nervature di 50 centimetri con un travetto da 12 centimetri e di 52 centimetri con un travetto da 14 centimetri.
Non si può quindi stabilire l’interasse acquistando prima le pignatte e chiedendosi dopo dove sistemare i travetti. Il sistema deve essere compatibile fin dall’inizio, dettaglio elementare che in cantiere riesce comunque a trasformarsi in una discussione collettiva.
Come si calcola l’interasse di un solaio in laterocemento?
L’interasse viene definito dal sistema costruttivo e verificato nel progetto strutturale. In termini geometrici, dipende dalla larghezza del blocco interposto e dalla sezione del travetto.
Le Norme Tecniche per le Costruzioni stabiliscono rapporti e limiti dimensionali per i solai in laterocemento. Tra i criteri tecnici da verificare rientrano la larghezza delle nervature, lo spessore della soletta e il rapporto tra soletta e interasse.
In particolare, nei solai con soletta collaborante, l’interasse delle nervature non deve superare determinati limiti rispetto allo spessore della soletta. Con una soletta di 4 centimetri, per esempio, il limite geometrico comunemente richiamato porta a un interasse massimo di 60 centimetri, salvo le ulteriori condizioni previste per il sistema adottato.
Questo non significa che 60 centimetri sia sempre la soluzione migliore. È un limite da verificare, non un consiglio universale.
Come si scelgono pignatte e travetti in base alla luce?
La luce è la distanza strutturale che il solaio deve coprire tra due appoggi. All’aumentare della luce crescono generalmente le sollecitazioni e può diventare necessario aumentare l’altezza del solaio, modificare le armature o scegliere una configurazione differente.
Per il predimensionamento viene talvolta utilizzato un rapporto indicativo tra luce e altezza del solaio. Questo criterio serve esclusivamente per una prima valutazione e non sostituisce il calcolo strutturale.
La scelta dipende da:
- luce netta tra gli appoggi;
- carichi permanenti;
- carichi variabili;
- destinazione d’uso dell’edificio;
- presenza di tramezzi;
- peso di massetti e pavimenti;
- schema statico;
- condizioni sismiche;
- deformazioni ammissibili.
Una casa, un ufficio, un archivio e un locale commerciale non generano necessariamente gli stessi carichi. Usare la stessa configurazione perché “la luce sembra simile” è una metodologia piuttosto creativa, ma non strutturale.
Qual è la differenza tra travetti tralicciati e travetti precompressi?
I travetti tralicciati presentano un traliccio metallico sporgente dalla base e vengono completati in opera con armature, pignatte e getto di calcestruzzo.
I travetti precompressi sono invece elementi prefabbricati nei quali l’acciaio viene posto in tensione durante la produzione. La precompressione permette al componente di reagire in modo diverso alle sollecitazioni e può consentire particolari configurazioni strutturali.
Le principali differenze riguardano:
- tecnica di produzione;
- tipo di armatura;
- modalità di movimentazione;
- capacità di autoportanza nelle fasi di montaggio;
- necessità e disposizione dei puntelli;
- luci raggiungibili;
- prescrizioni di posa;
- configurazione del getto integrativo.
La scelta tra i due sistemi deve essere effettuata dal progettista e coordinata con il produttore. Non è una semplice preferenza commerciale tra due travetti che, osservati da lontano, sembrano più o meno uguali.
A cosa serve la soletta superiore del solaio?
La soletta superiore è lo strato di calcestruzzo gettato sopra travetti e pignatte. Collega gli elementi, distribuisce i carichi e contribuisce al comportamento complessivo del solaio.
Nei solai ordinari in laterocemento la soletta collaborante presenta generalmente uno spessore minimo di 4 centimetri, da verificare in funzione delle norme, del progetto e della tipologia degli elementi utilizzati.
All’interno del getto possono essere previste reti elettrosaldate e armature aggiuntive. Anche la resistenza del calcestruzzo, la corretta vibrazione e la maturazione del getto influiscono sul risultato finale.
Ridurre lo spessore della soletta per guadagnare qualche centimetro o risparmiare materiale non è una modifica da decidere direttamente in cantiere. La soletta non è una copertura estetica, ma parte della struttura.
Come vengono posati travetti e pignatte?
La posa comincia dalla preparazione degli appoggi e delle opere provvisionali. I travetti vengono collocati seguendo l’interasse previsto, mentre le pignatte vengono inserite negli spazi intermedi.
Le principali fasi comprendono:
- predisposizione dei puntelli e dei rompitratta;
- posa dei travetti secondo il progetto;
- inserimento delle pignatte;
- collocazione delle armature integrative;
- predisposizione di cordoli, fasce piene e aperture;
- posa dell’eventuale rete superiore;
- getto del calcestruzzo;
- maturazione e rimozione graduale delle opere provvisionali.
Le prescrizioni del produttore devono essere rispettate anche durante trasporto, sollevamento e stoccaggio. Un elemento correttamente dimensionato può comunque essere danneggiato da una movimentazione sbagliata.
Le pignatte hanno una funzione portante?
La risposta dipende dalla tipologia del blocco.
Esistono elementi con funzioni differenti, classificati in base al contributo fornito al comportamento del solaio. Alcune pignatte hanno prevalentemente una funzione di alleggerimento, mentre altre possono partecipare al trasferimento delle azioni e alla resistenza della struttura completata.
Per sapere come si comporta un determinato prodotto bisogna consultare:
- scheda tecnica;
- dichiarazione di prestazione;
- marcatura CE;
- categoria del blocco;
- norma di prodotto;
- prescrizioni del sistema costruttivo.
La norma UNI EN 15037 disciplina i prodotti prefabbricati per solai a travetti e blocchi, comprendendo parti dedicate ai travetti e ai blocchi in laterizio.
Non è quindi corretto attribuire a qualsiasi pignatta una funzione resistente sulla base della forma o dello spessore.
Quali errori bisogna evitare nella scelta delle dimensioni?
Gli errori più frequenti derivano dalla scelta isolata dei componenti o dall’utilizzo di misure abituali senza verificare il progetto.
Bisogna evitare di:
- scegliere l’altezza del solaio soltanto in base alla luce;
- confondere la lunghezza del travetto con la luce ammissibile;
- abbinare pignatte e travetti non compatibili;
- modificare l’interasse previsto;
- ridurre la soletta senza una verifica;
- realizzare fori o tagli non autorizzati;
- rimuovere i puntelli troppo presto;
- sostituire un prodotto con un altro basandosi soltanto sulle dimensioni esterne.
La ricerca pignatte e travetti dimensioni deve quindi portare alla scelta di un sistema completo, non alla combinazione casuale di elementi trovati sullo stesso piazzale.
Quali documenti bisogna controllare prima dell’acquisto?
Prima dell’ordine è necessario verificare che i componenti dispongano della documentazione richiesta e siano coerenti con il progetto strutturale.
Tra i documenti da controllare rientrano:
- dichiarazione di prestazione;
- marcatura CE;
- scheda tecnica;
- prescrizioni di trasporto e posa;
- caratteristiche del solaio finito;
- eventuale documentazione ambientale;
- elaborati e calcoli del progettista.
T2D rende disponibili per i propri travetti documenti come dichiarazione di prestazione, cartiglio CE, prescrizioni d’uso e caratteristiche del solaio finito.
La documentazione non è un’aggiunta burocratica da archiviare senza leggerla. Serve a verificare che ciò che arriva in cantiere corrisponda al sistema previsto nel progetto.
Come si scelgono le dimensioni corrette del solaio?
Le dimensioni corrette vengono definite considerando insieme travetti, pignatte, soletta, armature, carichi e appoggi.
Non esiste quindi una tabella universale capace di stabilire automaticamente quale pignatta usare per una determinata stanza. Le misure commerciali aiutano a individuare le configurazioni disponibili, ma la scelta finale deve essere verificata attraverso il calcolo.
Quando si cercano informazioni su pignatte e travetti dimensioni, il dato più importante non è il singolo numero. È la compatibilità tra tutti gli elementi del solaio.
Un sistema ben progettato distribuisce correttamente i carichi, limita le deformazioni e permette una posa ordinata. Scegliere i componenti separatamente, invece, significa trattare una struttura come un mobile componibile. Con la piccola differenza che sotto un mobile sbagliato ci si mette un tappetino; sotto un solaio, solitamente, ci vivono delle persone.
